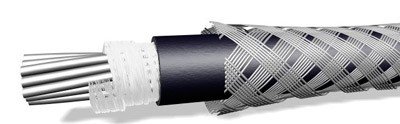

Элементы конструкции кабеля СОББИТ-КВК:
Токопроводящая жила - медные проволоки, луженные оловом или оловянно-свинцовым припоем
Изоляция - ПВХ пластикат
Скрутка - две изолированные жилы, отличающиеся между собой по цвету, скрученные в пару с шагом не более 60 мм, либо по требованию заказчика, жилы скручиваются в триады
Экран - оплетка из медных проволок. Экран производится общее или каждой пары. В случае каждой пары медная проволока должна быть луженой оловом или оловянно-свинцовым припоем
Герметичность - обеспечивается нитями или лентой из водоблокирующего материала по всей длине кабеля, находящимися внутри сердечника, а также накладываемыми в виде бандажа поверх пленки сердечника кабелей с экранированными парами или общего экрана кабелей с неэкранированными парами. Бандаж может быть наложен продольно
Обмотка - пленка ПЭТ-Э
Броня - стальные оцинкованные проволоки
Защитная оболочка - из ПВХ пластиката
Область применения кабеля СОББИТ-КВК:
Кабели созданы для фиксированного монтажа между приборами электрических устройств, при этом максимальное переменное рабочее напряжение составляет 500 В при максимальной частоте 400 Гц, а максимальное постоянное рабочее напряжение составляет 750 В. Для подключения датчиков с цифровым частотно-модулированным сигналом, в т.ч. передающимися по интерфейсам HART, RS-485, RS-482, а также интерфейсам требующих применения проводной связи «витая пара».
В конструкции новых кабелей предусмотрена современная, с использованием оригинальных компонентов, водо-блокирующая технология (как продольная, так и поперечная), необходимая при монтажных работах и эксплуатации кабеля.
Температура эксплуатации от минус 50°C до плюс 50°C.
Технические характеристики кабеля СОББИТ-КВК:
Электрическое сопротивление токопроводящей жилы на постоянном токе, Ом/км:
0,5мм² - 37,1 - 37,7
1мм⊃ - 220,3 - 20,4
1,5мм² - 13,09 - 13,1
Омическая асимметрия жил в рабочей паре на длине 100 м, не более, %:
0,5мм² - 0,12 - 0,77
1мм² - 0,001 - 0,2
1,5мм² - 0,06 - 0,1
Электрическое сопротивление изоляции жил, Мом.км, не менее:
0,5мм² - 88,9 - 130,9
1мм² - 51,4 - 73,8
1,5мм² - 38,4 - 307,1
Рабочая емкость на частоте 0,8 кГц, Нф/км:
0,5мм² - 111,7 - 113,5
1мм² - 121,2 - 124,7
1,5мм² - 134,2 - 136,9
Индуктивность на частоте 0,8 кГц, мГн/км:
0,5мм² - 0,670 - 0,679
1мм² - 0,628 - 0,644
1,5мм² - 0,618 - 0,635
Волновое сопротивление, Ом, в диапазоне частот 1-100 МГц:
0,5мм² - 77,4
1мм² - 71,9
1,5мм² - 68,2
Коэффициент затухания, дБ/100 м, не более, На частоте 1 МГц:
0,5мм² - 2,8
1мм² - 2,7
1,5мм² - 2,6
Переходное затухание на ближнем конце, не менее, дБ/100 м, на частоте 1 МГц:
0,5мм² - 54,1
1мм² - 44,5
1,5мм² - 44,8
Защищенность на дальнем конце, не менее, ДБ/100 м, на частоте 1 МГц:
0,5мм² - 55,4
1мм² - 52,1
1,5мм² - 38,8
Электрическое сопротивление пары на частоте 50 Гц при темп. 20°С, Ом/км:
0,5мм² - 75,4
1мм² - 40,8
1,5мм² - 26,2
Индуктивность пары на частоте 50 Гц при темп. 20°С, мГн/км:
0,5мм² - 0,68
1мм² - 0,65
1,5мм² - 0,64
Отношение индуктивности пары к сопротивлению пары на частоте 50 Гц при темп. 20°С, мкГн/Ом:
0,5мм² - 9,0
1мм² - 15,9
1,5мм² - 24,4
Описание кабеля СОББИТ-КВК
Универсальный монтажный кабель СОББИТ-КВК предназначен для формирования линейной части систем низкоскоростной промышленной автоматики, где является эффективной альтернативой витой паре. Хорошо приспособлен для работы в жестких условиях окружающей среды, нечувствителен к механическим воздействиям, внешним электромагнитным помехам и высокой влажности. Может прокладываться по различным каналам и непосредственно в грунте.
Буквенная часть марки означает:
- СОББИТ — идентификатор производителя (торговая марка"
- К — монтажный универсальный кабель;
- В — использованием ПВХ-пластиката (винила) для формирования изоляции и оболочки;
- К (круглый) — проволочная броня.
Хорошие характеристики кабеля позволяют при необходимости СОББИТ-КВК купить для передачи сигналов и маломощного питания различных бытовых систем.
Конструктивные особенности СОББИТ-КВК
- Однопроволочная луженая жила второго класса гибкости из мягкой электротехнической меди;
- ПВХ-изоляция, жилы имеют парную скрутку.
- При формировании сердечника применена
- скрутка пар с большим шагом;
- введение в состав структуры водоблокирующих лент;
- обмотка лентой ПЭТ-Э. - Предусмотрена ленточная или проволочная броня.
- Нормативный срок службы установлен равным 15 годам.
- Типовая заводская упаковка барабанная, минимальная длина оговаривается отдельно.
Характеристики кабеля СОББИТ-КВК
- Напряжение не более 500 В при частоте максимум 400 Гц.
- Сечение жил от 0,5 до 1,5 мм2, максимальное количество пар 37.
- Температура от -60 до +50°С.
- Информация по телекоммуникационным параметрам (затухание, переходное затухание, асимметрия пар, погонная индуктивность и др." а также их частотным зависимостям содержится в ТУ.
СОББИТ-КВК цена
Кабель СОББИТ-КВК, цена которого по всей представленной номенклатуре соответствует значениям, рекомендованным производителем, в необходимых объемах доступен для потребителя сразу же после получения соответствующего разрешения. При невозможности немедленной отгрузки предлагается поставка по контракту. Время исполнения заключенного договора сведено к минимуму, чему способствуют прямые связи с заводом.
Постоянные покупатели после вступления в силу партнерского соглашения получают доступ к ряду полезных для текущей деятельности опций. В перечень таковых входят оптовые скидки возможность оплаты продукции с рассрочкой, различные разновидности маркетинговой поддержки (предоставление рекламных материалов, технические консультации, организация совместных семинаров различной направленности).
Для особо важных проектов практикуются специальные цены. Величина дополнительной скидки конкретизируется по результатам предварительных переговоров.
При отсутствии требуемого количества кабеля СОББИТ-КВК можно подобрать замену. Наиболее близким аналогом считается МКЭКШв, который хуже подходит для местностей с холодным климатом за счет увеличенной до -50°С минимальной эксплуатационной температуры или ГЕРДА-КВК, более современный монтажный кабель.
Безналичный расчет или наличными в нашем офисе. Предоставляем все необходимые документы. Заказать Провод СОББИТ-КВК 7х(2х1,5)э можно онлайн на сайте или позвонив нам по номеру телефона +7 (800) 707-41-76.
Более 20 000 позиций кабельно-проводниковой продукции на складах нашей компании. Доставка во все регионы Российской Федерации.
